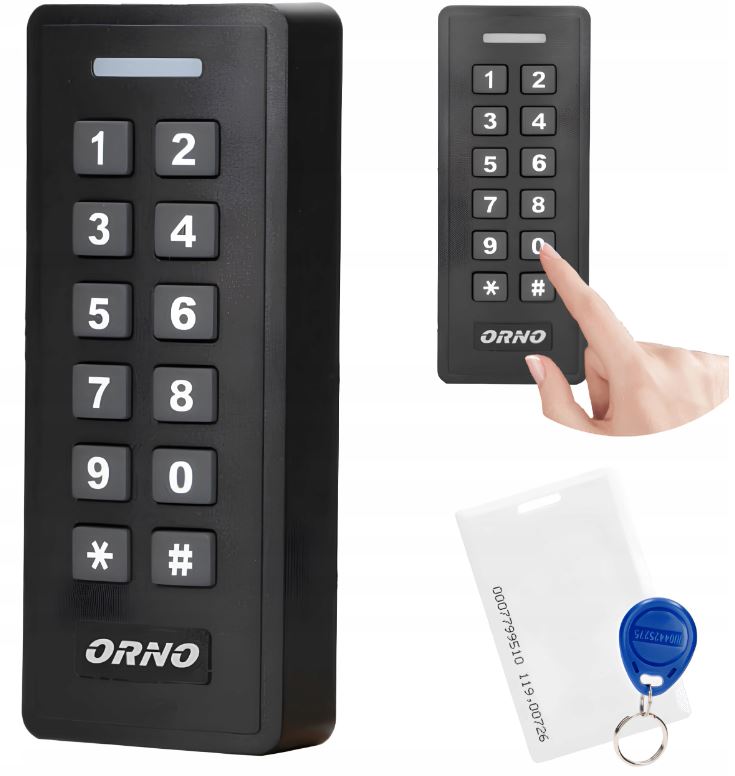

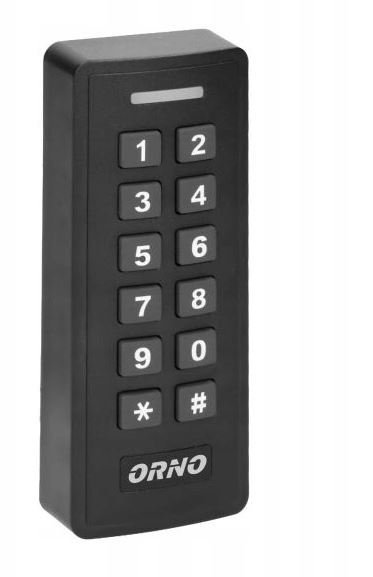

IRMA ZS806 Kódový zámek s bezdotykovou čtečkou karet a štítků, PIN KÓD

Kódový zámek s čtečkou karet a bezdotykových štítků

IRMA   ZS806

✔️ Autonomní kombinační zámek, který kombinuje funkce digitální klávesnice pro řízení přístupu a čtečky karet a bezdotykových klíčenek.

✔️ Pracuje s elektromagnetickými zámky a systémy kontroly přístupu.

✔️ Má 1 reléový výstup, bezdotykovou kartu a čtečku klíčenky pracující na frekvenci 125 kHz.

✔️ Zámek se ovládá pomocí karty a PIN kódů.

Technické specifikace:

bezdotyková čtečka: 125 kHz, ovládání přes karty a PIN kódy
max. počet uživatelů: 1000 (990 standardních uživatelů + 10 kódů pro hosty)
typ přenosu: drátový
frekvence: 125 kHz
rozsah čtení karty/klíčenky: 3-6 cm
Délka PIN kódu: 4-6 číslic
relé: 1x
Materiál: ABS
barva: antracit
povrchová montáž
stupeň ochrany: IP20
napájení: 9-18V DC
proud: 50 mA (pohotovostní režim), 80 mA (provozní režim)
rozměry: 123 x 50 x 23 mm
hmotnost: 110 g

Rozměry:

Šířka: 50 mm
Výška: 120 mm
Hloubka: 20 mm

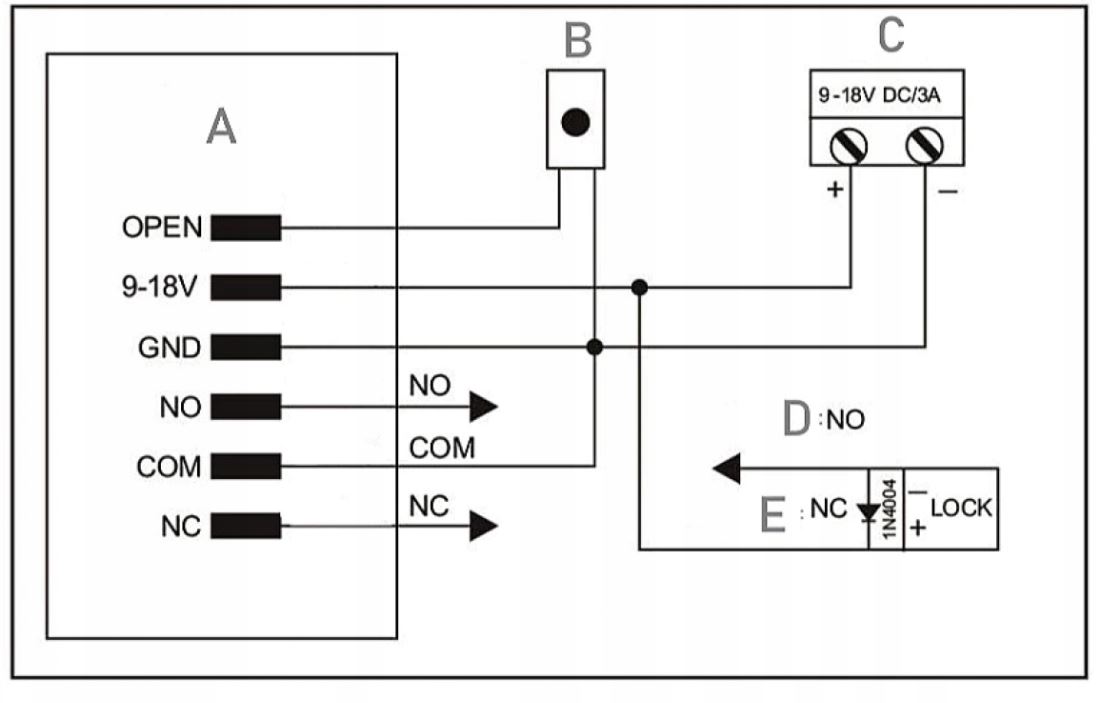

✔️ Schéma zapojení:

Doporučujeme použít diodu 1N40074 nebo podobnou diodu k ochraně kontaktů relé ( dioda 1N4004 je součástí dodávky).

• A - Klávesnice
• B - Vstupní tlačítko
• C - Napájení
• D - Elektrická závora dveří
• E Elektromagnetická propojka

✔️ Schéma připojení:

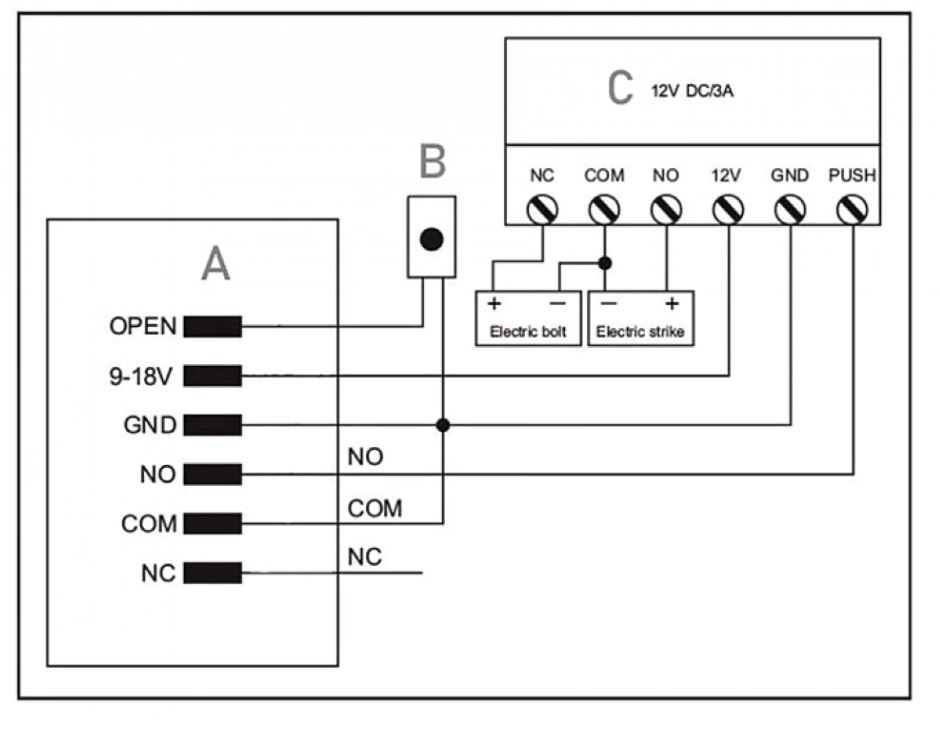

✔️ Napájení z modulu řízení přístupu:

• A - klávesnice
• B - tlačítko Exit
• C - Napájení
